지금 하시는 방식과 비교
치수를 재서 옮겨 적던 일을
모델 하나로.
2D 도면을 재서 엑셀로 하던 방식, SketchUp 모델을 따로 두던 방식과 나란히 놓았습니다.
이렇게 이어집니다
일람표에서 엑셀과 캐드까지,
한 모델 안에서.
모델을 따로 만들고 엑셀을 따로 두드리던 일을 하나로 합쳤습니다. 도면이 바뀌면 바뀐 자리만 고치고 다시 뽑습니다.

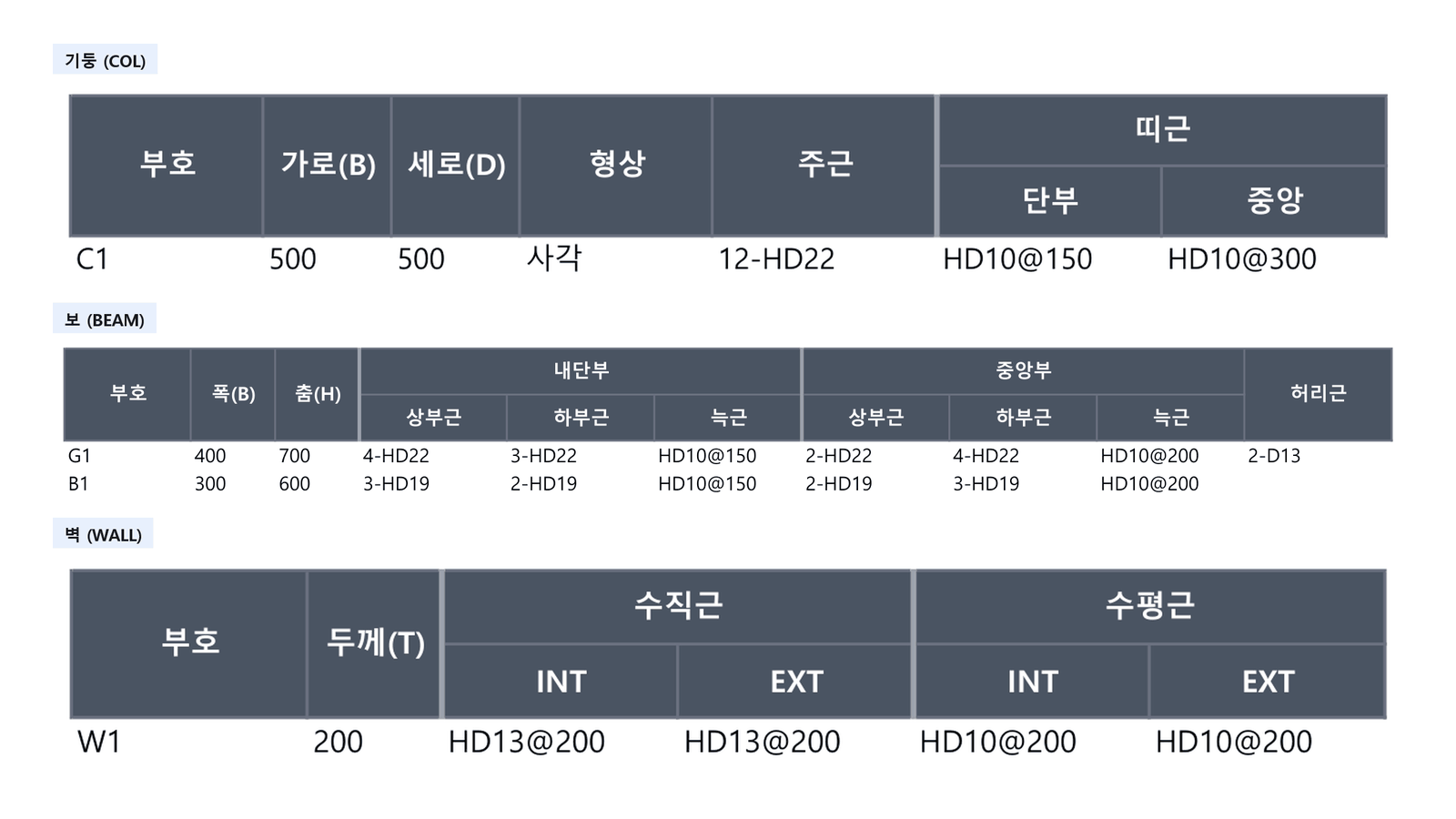

- 1일람표를 넣습니다
캐드에 열어 둔 구조 일람표를 읽거나 엑셀 양식에 적어 넣으면, 같은 부호의 부재가 그 값을 받아 갑니다.
- 2골조를 세웁니다
캐드 도면을 층 높이에 깔고 그 위에 부재를 치수와 배근 정보를 가진 채로 세웁니다. 이미 그려 둔 형상도 [속성 부여]로 부재가 됩니다.
- 3물량을 뽑습니다
맞닿은 면은 공제하고 거푸집은 종류별로 갈라 층별, 부호별로 집계합니다. 표준적산기준과 정밀산출(면마다 실측) 두 방식으로 뽑아 나란히 비교합니다.
- 4엑셀과 캐드로 받습니다
물량은 산출근거와 함께 엑셀로, 평면과 부재 배치는 캐드 도면(DWG)으로 나옵니다.

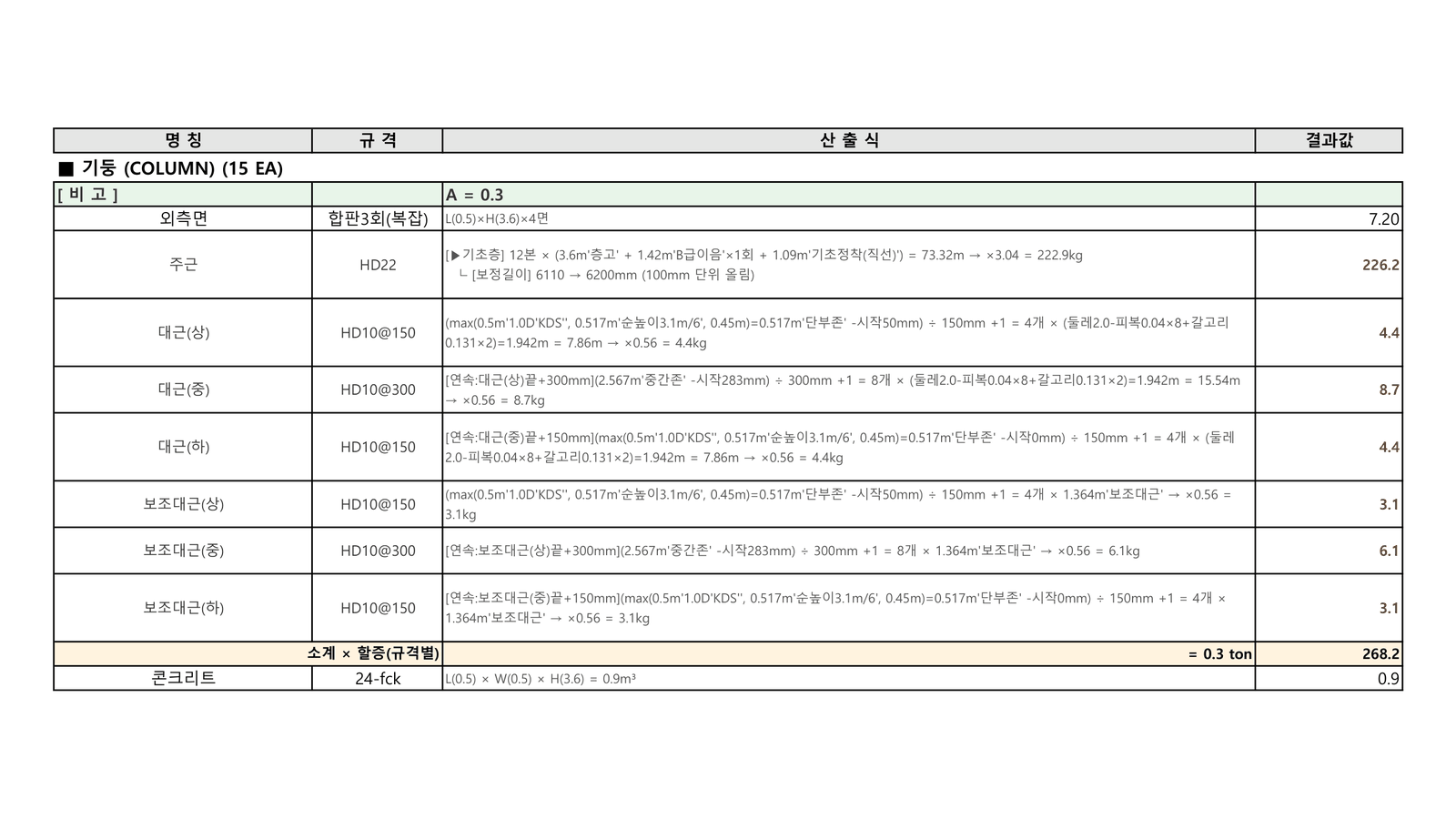

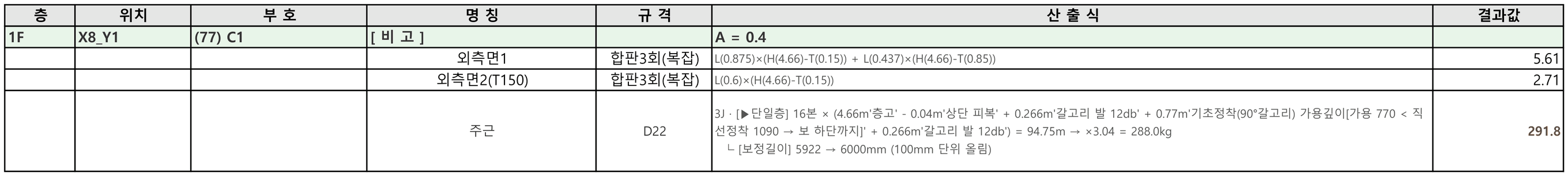

엑셀 산출서
숫자마다 식이
같이 나옵니다.

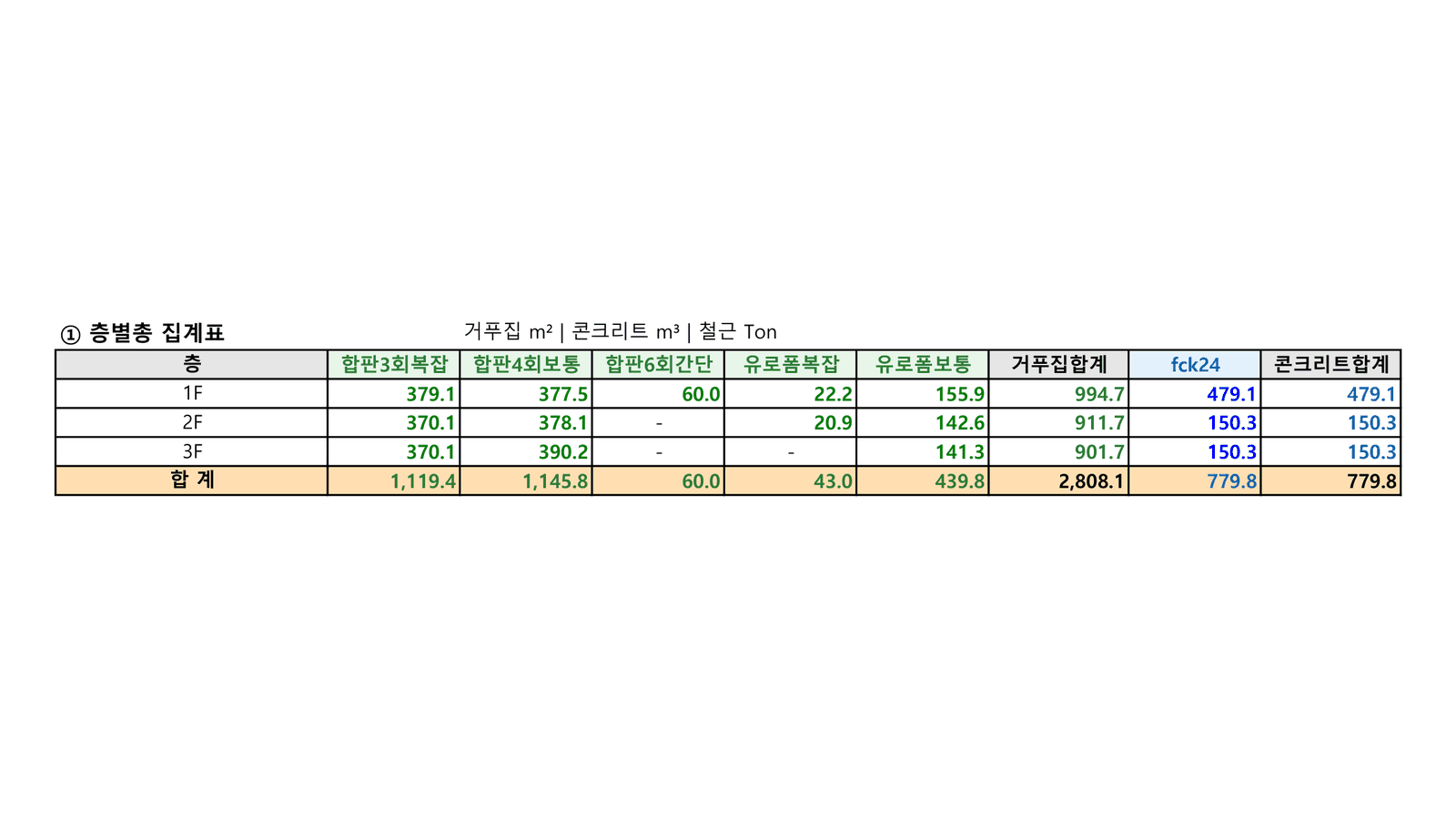

총괄 집계표부터 부재별 산출식까지 한 파일로 나옵니다. 결과값만 있는 게 아니라 어떤 식으로 나온 값인지가 같이 적혀 있어, 도면과 맞대 보며 검토받을 수 있습니다. 소계와 합계는 엑셀 수식으로 들어가 있어 받은 파일을 그대로 고쳐 씁니다.

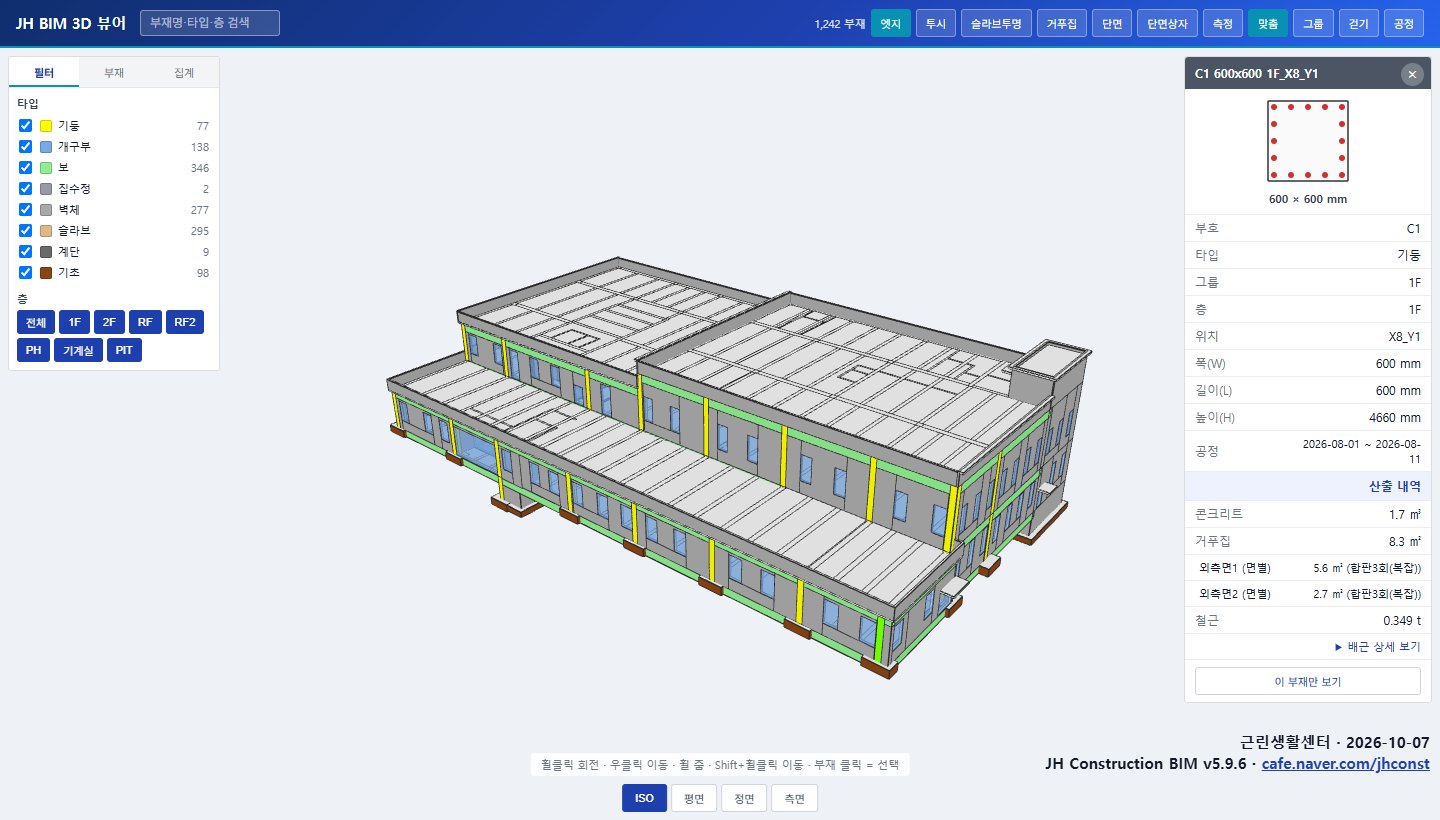

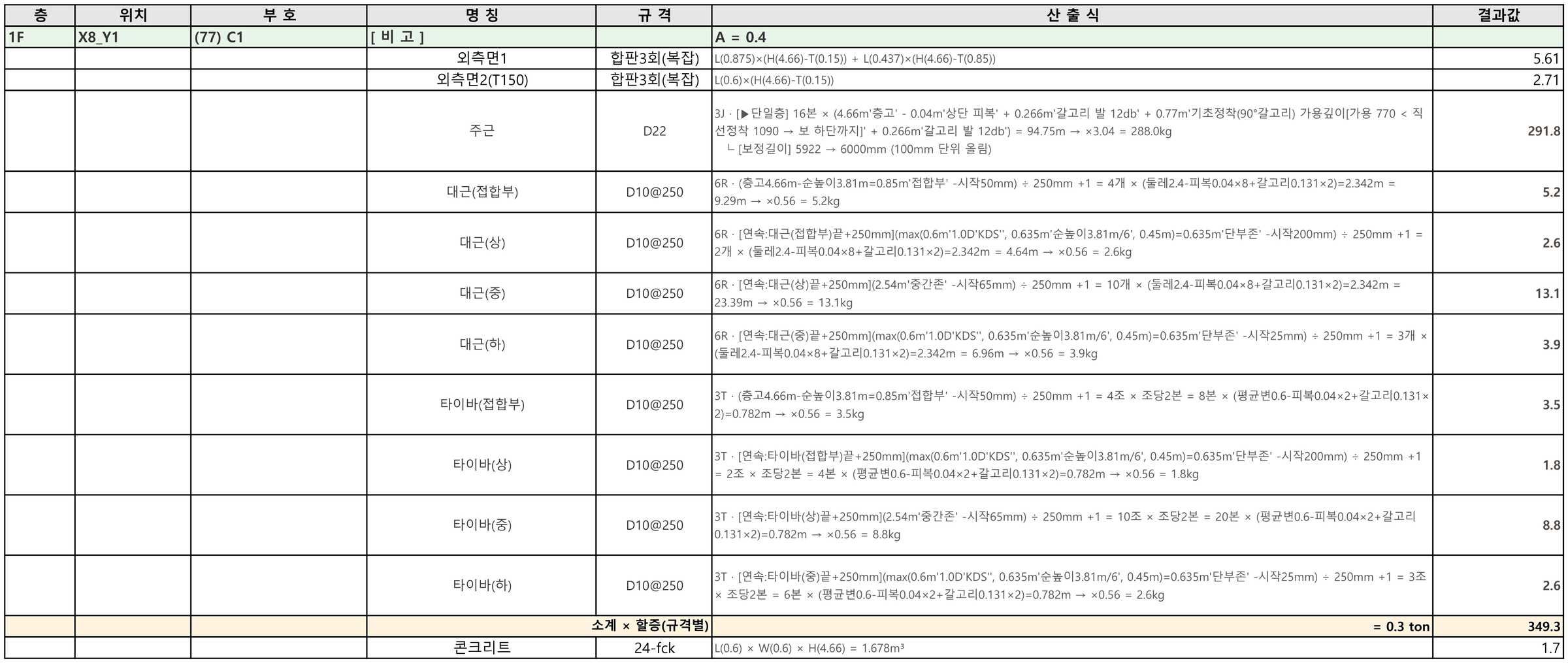

3D 웹뷰어 정보창콘크리트 1.7㎥, 거푸집 8.3㎡, 철근 0.349t=엑셀 부재상세산출서1.678㎥, 5.61 + 2.71㎡, 349.3kg같은 기둥을 화면에서 눌러 본 값과 엑셀 줄이 같습니다.

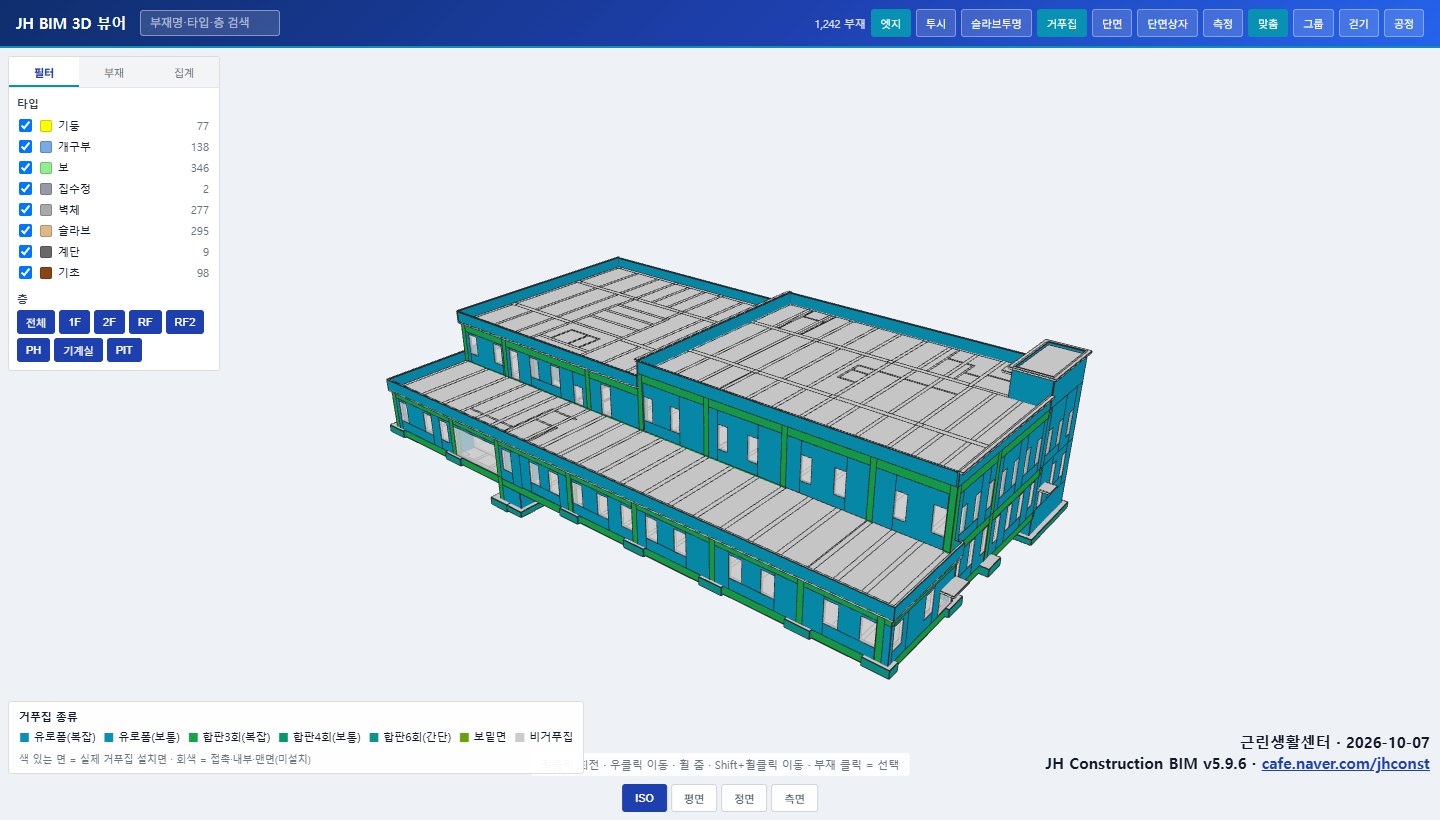

거푸집 종류별로
어디에 어떤 거푸집이
들어가는지 색으로.
부재끼리 맞닿은 면과 슬라브 윗면처럼 거푸집이 들어가지 않는 면은 빼고, 남은 면을 종류별로 갈라 색으로 보여 줍니다. 면적도 종류별로 따로 집계됩니다. 종류는 부재마다 정하거나 자동판정에 맡기고, 예외 면만 [투과 페인트]로 칠해 바꿉니다.
- 유로폼과 합판, 합판은 전용 횟수별로
- 맞닿은 면과 윗면은 자동으로 제외
- 종류별 면적 따로 집계
정착과 이음 자동 계산
KDS 14 20 52 식으로 정착길이와 이음길이를 부재마다 계산해 철근 중량에 반영합니다. 이음은 겹침이음과 커플러 중에서 지름별로 정하고, 현장 값으로 덮어쓸 수도 있습니다.
일람표 그대로
부호 하나를 고치고 [업데이트]를 누르면 그 부호를 쓰는 부재가 전부 따라 바뀝니다.
계약내역과 대조
계약 내역서를 불러와 품목마다 모델 물량과 맞대고, 늘고 준 것을 보고서로 냅니다. 동별로 걸러 볼 수 있습니다.
캐드로 내보내기
공종별 기성 산출도면을 도곽째, 층마다 한 줄씩 DWG 로 뽑습니다(캐드를 켜 두면 바로 DWG, 아니면 DXF). 도면과 내역서에 같은 부재 번호가 찍힙니다. 표준 형식(IFC)으로도 내보냅니다.
공정표와 타설 순서
골구도에 층별 타설일을 넣으면 예정공정표를 엑셀로 내고, 그 순서대로 부재가 올라가는 모습을 돌려 봅니다.
도면 검토
일람표와 치수가 다른 부재, 한쪽에만 있는 부호를 한 목록으로 모으고 설계사무소에 보낼 질의서를 엑셀로 냅니다. 산출 전에 속성 누락, 간섭, 공제면도 점검합니다.
잘라 보기
여섯 면으로 모델을 잘라 그 안만 봅니다. 저장한 단면도는 3D 웹뷰어에도 실립니다.
거푸집 종류별로
갱폼, 알폼, 유로폼, 합판을 구분해 면적을 따로 냅니다.

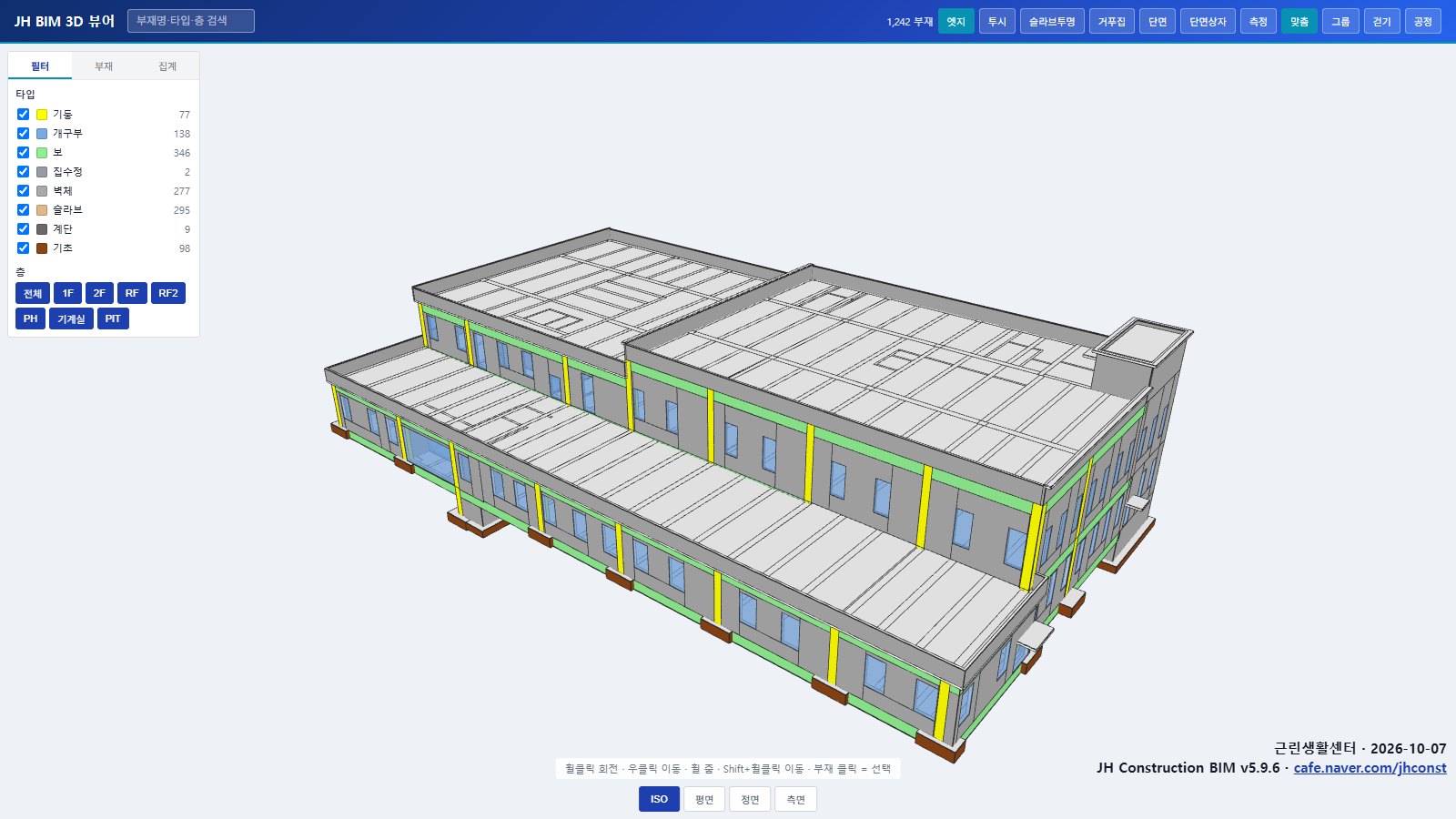

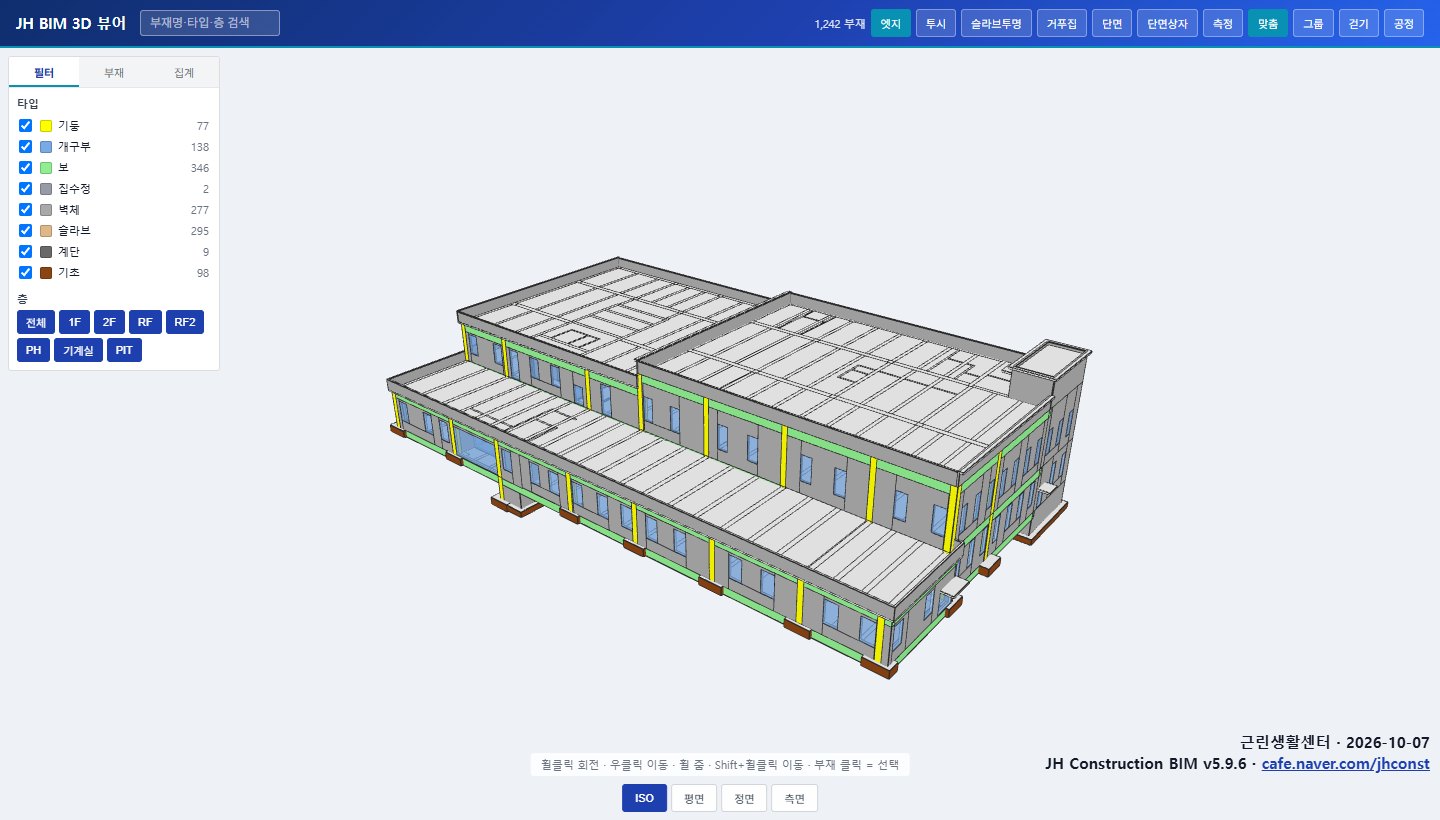

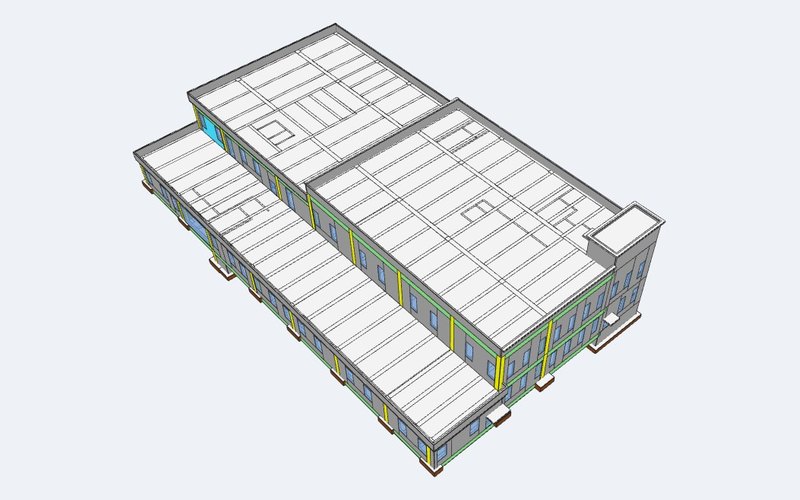

3D 웹뷰어와 작품 게시판
파일 하나로 보내고,
누르면 바로 돕니다.

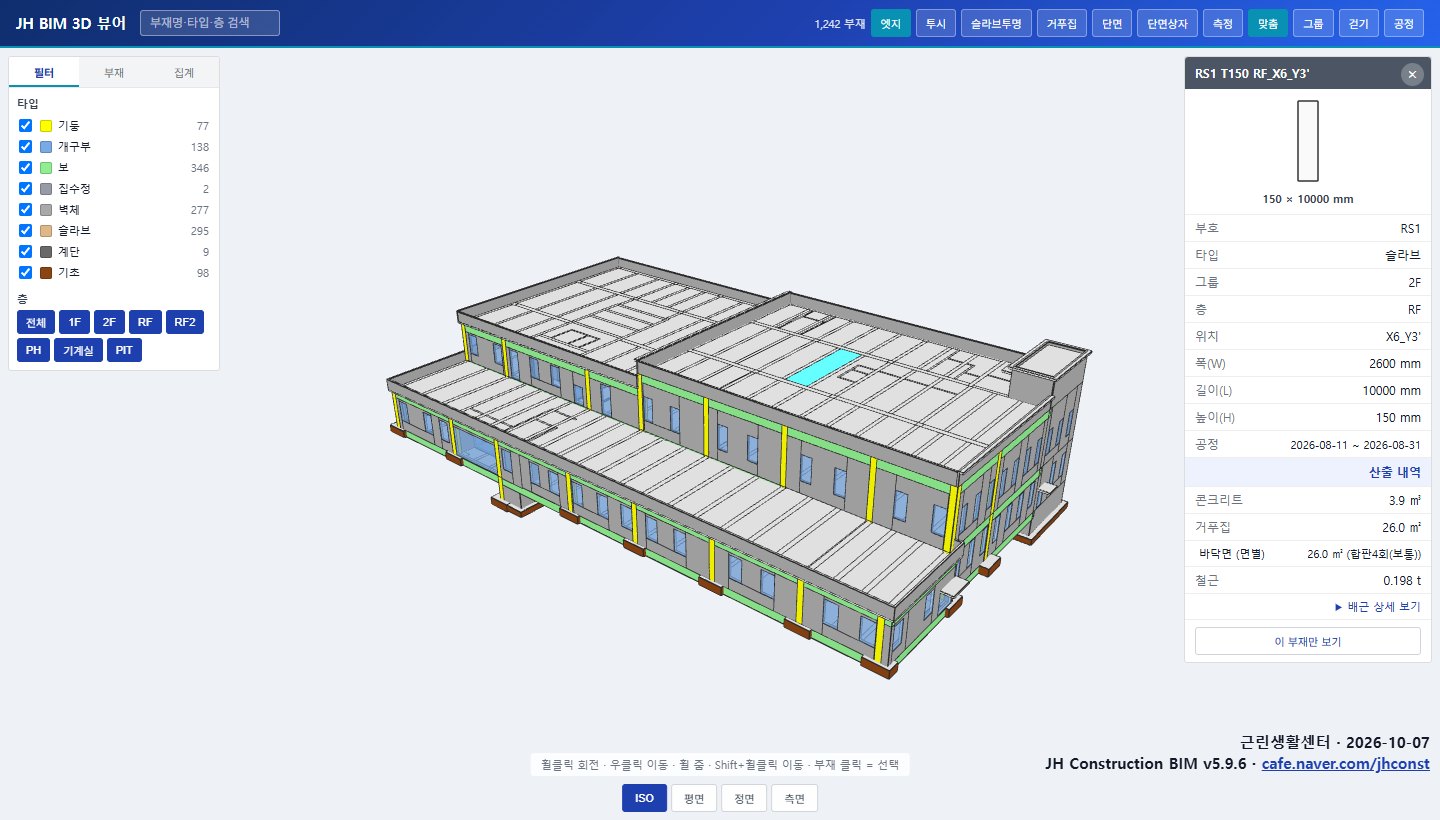

모델을 파일 하나로 내보내면 받는 쪽은 인터넷도 설치도 없이 그 파일만 열면 됩니다. 부재를 누르면 물량과 치수가 뜨고, 단면으로 잘라 보고, 두 점을 찍어 재고, 1인칭으로 걸어 들어가 봅니다. 휴대폰이나 태블릿에서도 손가락으로 돌립니다.
- 설치 없이 파일 하나로, 열람 기한도 지정
- 부재를 누르면 물량, 단면, 치수 재기, 걷기
- 공정 재생을 영상으로 저장해 보고에
만드는 사람
현장 공무가
직접 만듭니다.
철근콘크리트 골조 공무로 10년을 일했습니다. 물량을 뽑고, 내역과 맞추고, 도면이 바뀌면 다시 뽑던 일을 SketchUp 안으로 옮겼습니다. 현장에서 쓰는 말과 순서 그대로입니다.
JH Construction BIM
철근콘크리트 적산 질문은 메일로 보내 주세요. 메일 주소
업데이트 소식
지금도 계속
업데이트 중입니다.
현장에서 나온 요청을 바로바로 반영합니다. 새 버전이 나오면 SketchUp 을 켤 때 프로그램이 먼저 알려 드립니다.
2026년 9월 24일 ~ 10월 23일
- 10월 23일v6.3.0
- 새 기능견출 면
- 거푸집 공제 수정
- 기성 산출도면 수정
- 계단 생성 수정
- 3D 뷰어 수정
- 10월 19일v6.2.0
- 철근 산출식 수정
- 물량 산출내역 수정
- 10월 15일v6.1.0
- 4D 진행률 색 수정
- 거푸집 재질 정리
- 새 기능갱폼+유로폼 구분
- 철근 산출 수정
- 부재 DB 그림 수정
- 10월 10일v6.0.0
- 새 기능4D 층별 현황
- 도면 검토 수정
- 철근 산출 수정
- 물량 산출 수정
- 태그 재정렬 수정
- 9월 30일v5.9.1
- 새 기능속성부여 추천 묶음
- 새 기능QC 부호 복구
- 물량 산출 수정
- 새 기능도면 가져오기 놓을 층
- 새 기능연속층 묶기
- 외 1개
도입 안내
우리 현장 도면으로
먼저 돌려 보십시오.
무료 베타
베타 시험 기간입니다. 공개된 기능을 전부 무료로 쓰실 수 있습니다.
- 공개된 기능 전부 사용
- 카드나 결제 정보 없이 시작
- 사용 기간 연장 신청 가능
- 사용 중 문의 응대
회사 도입과 협업
골조 회사에서 팀 단위로 써 보시려는 곳, 현장에 맞춰 같이 다듬어 갈 곳을 찾습니다.
- 여러 명이 함께 쓰실 때 베타 사용 안내
- 회사 현장 도면으로 같이 돌려 보기
- 회사 양식과 산출 방식 의견을 업데이트에 반영
- 도입 전 사용 안내
설치는 내려받기, 무료 베타 신청, 키로 로그인 세 단계면 끝납니다. 순서는 도움말의 시작하는 법에 있습니다.
키를 잃어버리셨으면 여기서 다시 받으세요.
- 다루는 부재기둥, 보, 벽, 슬라브, 기초, 계단, 집수정과 비계, 동바리, 단열재, 동절기 보양 물량
- 일람표 넣는 길엑셀 양식에 적어 넣거나, AutoCAD 에 열어 둔 구조 일람표를 가져옵니다
- 다루는 공종철근콘크리트 골조 전용이라 철골, 마감, 설비 물량은 다루지 않습니다
- SketchUp 데스크톱판 2023 이상, 윈도우 PC, 인터넷 연결
- 스케치업 파일과 모델 내용, 물량 결과는 서버로 보내지 않습니다
- 방화벽이나 새 버전, 막혔을 때 할 일은 도움말의 사용 환경과 보안에 있습니다
처음이시면 03편 영상(24:56) 한 편으로 도면 불러오기부터 물량 엑셀까지 보실 수 있습니다. 영상 9편 전체는 도움말에 있습니다.
자주 묻는 질문
써 보시기 전에.
엑셀로 하던 적산과 무엇이 다른가요?
Revit·Tekla 없이도 BIM 물량이 되나요?
이미 그려 둔 SketchUp 모델도 쓸 수 있나요?
도면과 모델이 밖으로 나가나요?
한 키로 여러 PC 에서 쓸 수 있나요?
처음인데 어떤 순서로 쓰고, 사용법은 어디서 익히나요?
질문 21개 전부와 물량이 어떻게 나오는지는 도움말의 자주 묻는 질문에 있습니다.
계산 방식은 항목별로 따로 정리했습니다. 거푸집 물량, 철근 물량, 골조 물량산출 순서.
